Прецизионное линзовое волоконное соединение для оптической производительности нового уровня

Добейтесь превосходного оптического центрирования и пропускания с помощью высококачественного соединения линзированных волокон, разработанного для максимальной производительности в сложных условиях эксплуатации.

Что такое соединение линзированных волокон?

Соединение линзированных волокон — это метод модификации торца оптического волокна так, чтобы он работал как миниатюрная линза, позволяя эффективно фокусировать, направлять или согласовывать свет с другим оптическим устройством или волокном. Специально сформированный торец (сферический, конический, клиновидный или биконический) по сути образует линзу на конце волокна, преобразуя и оптимизируя профиль пучка для стыковки.
Поскольку стандартные торцы волокон излучают расходящийся пучок, без линзы оптическая мода волокна может плохо согласовываться с принимающей оптикой или сердечником волокна. Соединение линзированных волокон решает эту проблему, уменьшая размер пятна, увеличивая рабочее расстояние, улучшая согласование мод и снижая чувствительность к юстировке.
Короче говоря,соединение линзированных волоконпревращает простой торец волокна в интегрированный микрооптический интерфейс, обеспечивая более точные и высокоэффективные соединения в оптических системах.

Почему это важно: преимущества соединения линзированных волокон

При выборе подхода с соединением линзированных волокон вы получаете ряд преимуществ, которые могут существенно повлиять на характеристики системы:

• Более высокая эффективность стыковки: оптимизация формы пучка и согласования мод позволяет максимально увеличить количество света, передаваемого между волокнами или в модули.

• Улучшенная устойчивость к юстировке и большее рабочее расстояние: многие линзированные волокна обеспечивают увеличенное рабочее расстояние и более широкие допуски на позиционирование, снижая стоимость и сложность сборки.

• Компактность оптической схемы: линза интегрирована непосредственно на торец волокна, что упрощает оптический путь и избавляет от громоздкой внешней оптики.

• Повышенная целостность сигнала и сниженные потери: особенно для одномодовых волокон согласование диаметра модового поля и уменьшение расходимости приводят к снижению вносимых потерь и повышению стабильности стыковки.

• Расширенная универсальность применения: от телекоммуникационных модулей и лазерных диодов с волоконным выходом до микроскопии, спектроскопии и медицинских зондов — соединение линзированных волокон работает в широком спектре задач.

Как мы организуем соединение линзированных волокон в промышленных масштабах

В основе эффективного соединения линзированных волокон лежат прецизионное производство, индивидуальное формирование торцов и контроль покрытий. Вот как это работает:

1. Формирование торца волокна – Мы тщательно полируем, шлифуем или конусно сужаем конец волокна до желаемой геометрии линзы: сферической, конической, клиновидной, биконической или с угловой полировкой. Каждая геометрия выбирается с учетом профиля пучка и целевого применения.

2. Оптимизация согласования мод – Для одномодовых волокон и плотной стыковки с волноводами или лазерными диодами геометрия разрабатывается так, чтобы согласовать диаметр модового поля, числовую апертуру и оптический путь целевого устройства.

3. Антиотражающее (AR) покрытие или металлизация – Для минимизации обратного отражения, улучшения пропускания и поддержки мощных применений на линзированный торец может быть нанесено покрытие или металлизация.

4. Контроль качества и надежности – Поскольку потери на стыковке и ошибки юстировки могут сильно влиять на работу системы, мы гарантируем, что каждое линзированное волокно соответствует строгим оптическим и механическим критериям.

При таком инженерном подходе результатом является надежное соединение линзированных волокон, легко интегрируемое в высокопроизводительные оптические модули — будь то лазерный диод с волоконным выходом, интерфейс фотонного чипа или прецизионный датчик.

Области применения, где проявляет себя соединение линзированных волокон

Вот типичные сценарии, в которых соединение линзированных волокон приносит реальную пользу:

• Оптика для телекоммуникаций и центров обработки данных: Эффективная стыковка с волокнами малого диаметра или фотонными интегральными схемами (PIC) критически важна для высокоскоростных каналов передачи данных. Линзированные волокна обеспечивают это с меньшими потерями и лучшей устойчивостью к юстировке.

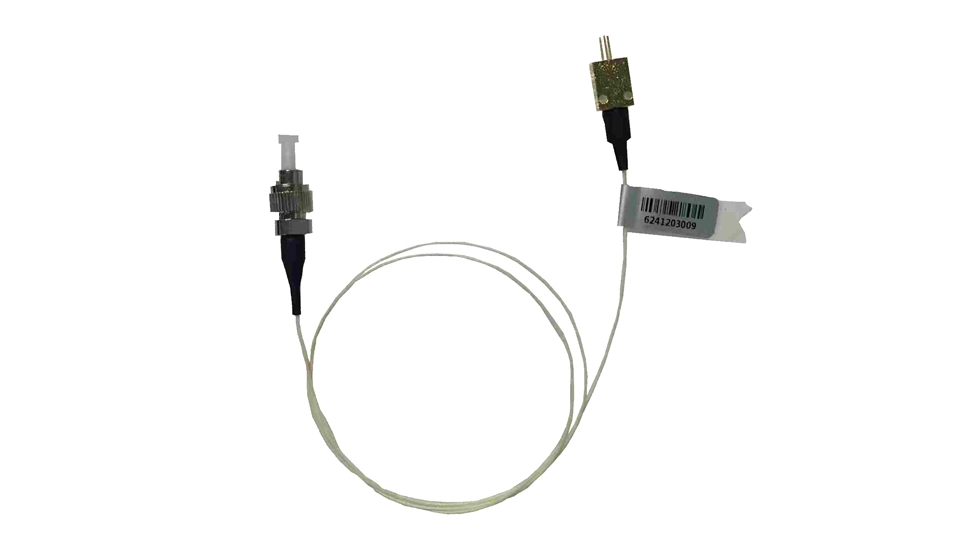

• Лазерные диоды и усилители с волоконным выходом: Независимо от того, накачиваете ли вы волоконные лазеры или выводите излучение через волокно, соединение линзированных волокон обеспечивает эффективную передачу света и минимальные потери.

• Биомедицинская визуализация и спектроскопия: В таких приложениях, как эндоскопия или оптическая когерентная томография (ОКТ), компактная и высокоточная доставка света с помощью линзированных волокон улучшает разрешение и целостность сигнала.

• Промышленное зрение и лазерная обработка: Для систем, требующих точной доставки света, формирования пучка или стыковки с оптическими датчиками, соединение линзированных волокон обеспечивает надежные и воспроизводимые интерфейсы.

• Квантовые и сенсорные технологии: Микросистемы и интегральные фотонные устройства часто требуют плотной стыковки с крошечными волноводными структурами — область, в которой соединение линзированных волокон превосходно.




Выбор правильного решения по соединению линзированных волокон означает партнерство с производителем, понимающим оптическое проектирование, согласование мод и высокоточное изготовление. При грамотном подходе вы получаете интерфейс стыковки, который повышает производительность, упрощает сборку и надежно поддерживает передовые оптические системы.
