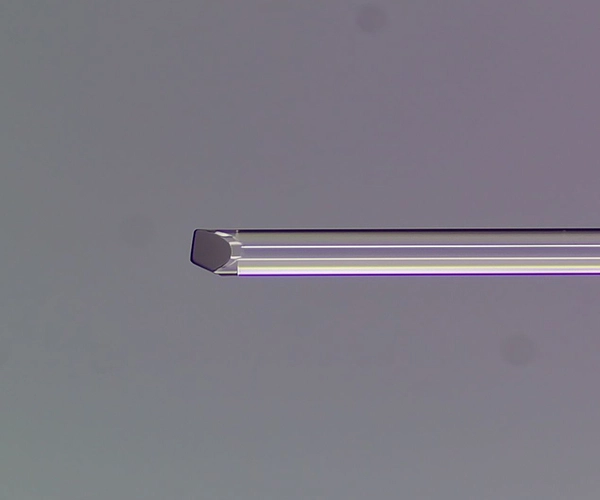

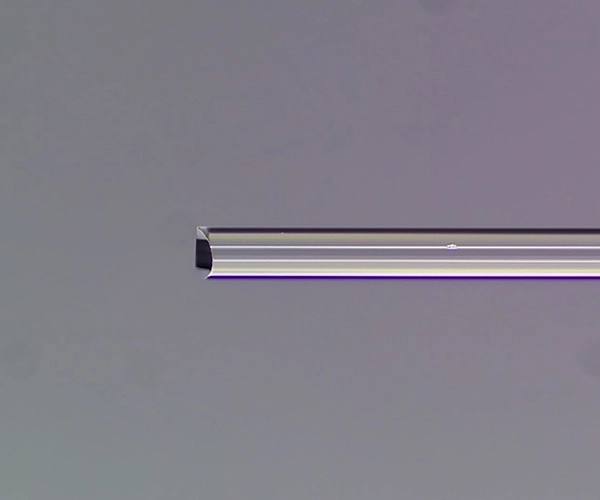

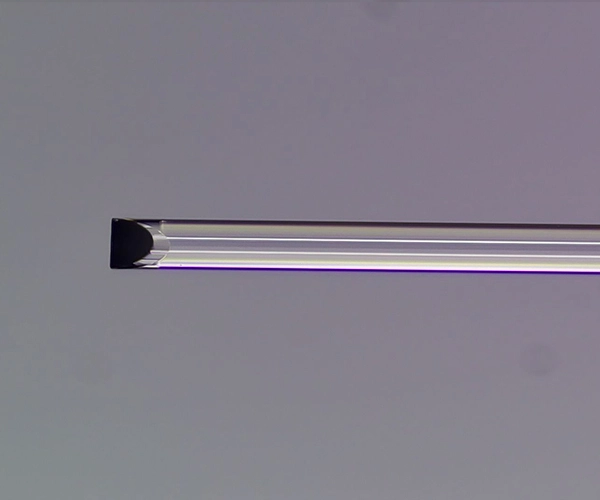

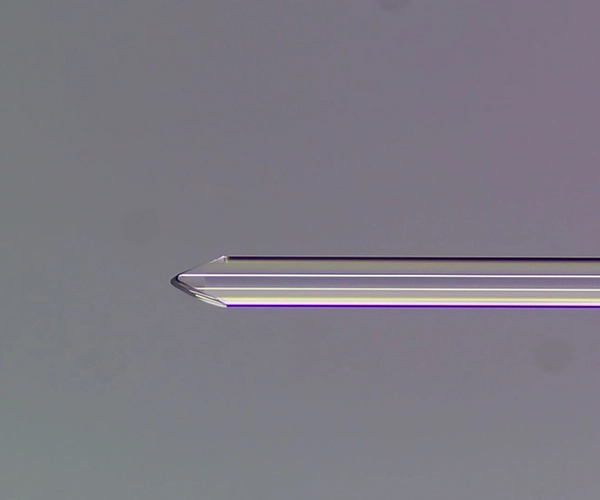

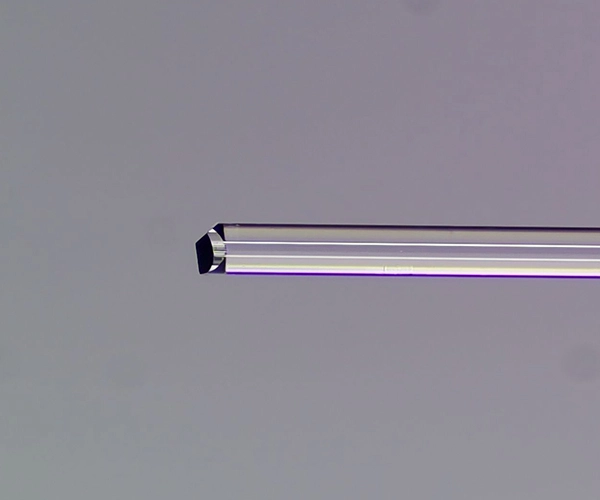

Угловое линзированное волокно с клиновидным наконечником — это оптическое волокно с линзой клиновидной формы на одном конце. Оно повышает эффективность оптического соединения и допуск на выравнивание, что делает его ценным в телекоммуникациях, волоконно-оптическом зондировании и интегральной фотонике.
Эффективная связь света: клиновидная линза обеспечивает эффективную связь оптического излучения лазерного диода
Улучшенный допуск на юстировку: конструкция линзы обеспечивает лучший допуск на юстировку
Простота интеграции: может быть легко интегрирована в существующие оптические схемы и системы
Форма линзы |
Радиус линзы (мкм) |
Передний угол |
Модель оптоволокна |
Просветляющее покрытие |
Длина зачистки (мм) |
Общая длина (мм) |
Свободная трубка |
Выходной разъем |
Угловой клин (см. чертеж) |
3~6 Или расходимость дальнего поля лазерного диода |
0° 8° Другое |
SMF-28E Hi-1060 PM-980 Другое |
R<0,2% @ 800~1000 нм Разработка заказчика |
10±1 Разработка заказчика |
1000±100 Разработка заказчика |
BF (без трубки) трубка 0,9 мм трубка 3,0 мм |
NA FC/APC FC/PC SMA905 Другое |
Связь лазерных диодов
Волоконно-оптические датчики
Медицинская визуализация
Формирование лазерного луча
